se:cube max

Systèmes d’espace dans l’espace

Complétant la gamme se:cube, l’ingénieux système d’espace dans l’espace se:cube max offre de vastes lieux de repli dédiés aux réunions, workshops et autres visioconférences. Ce module peut également être utilisé comme bureau individuel ou poste double dans les bureaux paysagers, aménagés en open spaces. N’étant pas lié au bâtiment, le système d’espace dans l’espace (sans plancher) peut être placé sur des surfaces disposant d’un chauffage au sol intégré.







se:cube max est proposé dans différentes versions et dimensions. Le côté porte du module est toujours entièrement vitré. Il est également possible de vitrer un ou deux côtés supplémentaires.

se:cube max S
3 x 3 m

se:cube max M
4 x 3 m

se:cube max L
4 x 4 m

Impressions

Paroi technique

Il est impératif d’avoir au moins une cloison pleine, fermée : la paroi technique. Celle-ci est le coeur même du se:cube max et comprend le système de ventilation ainsi que tous les raccordements nécessaires à l’alimentation électrique de la pièce.

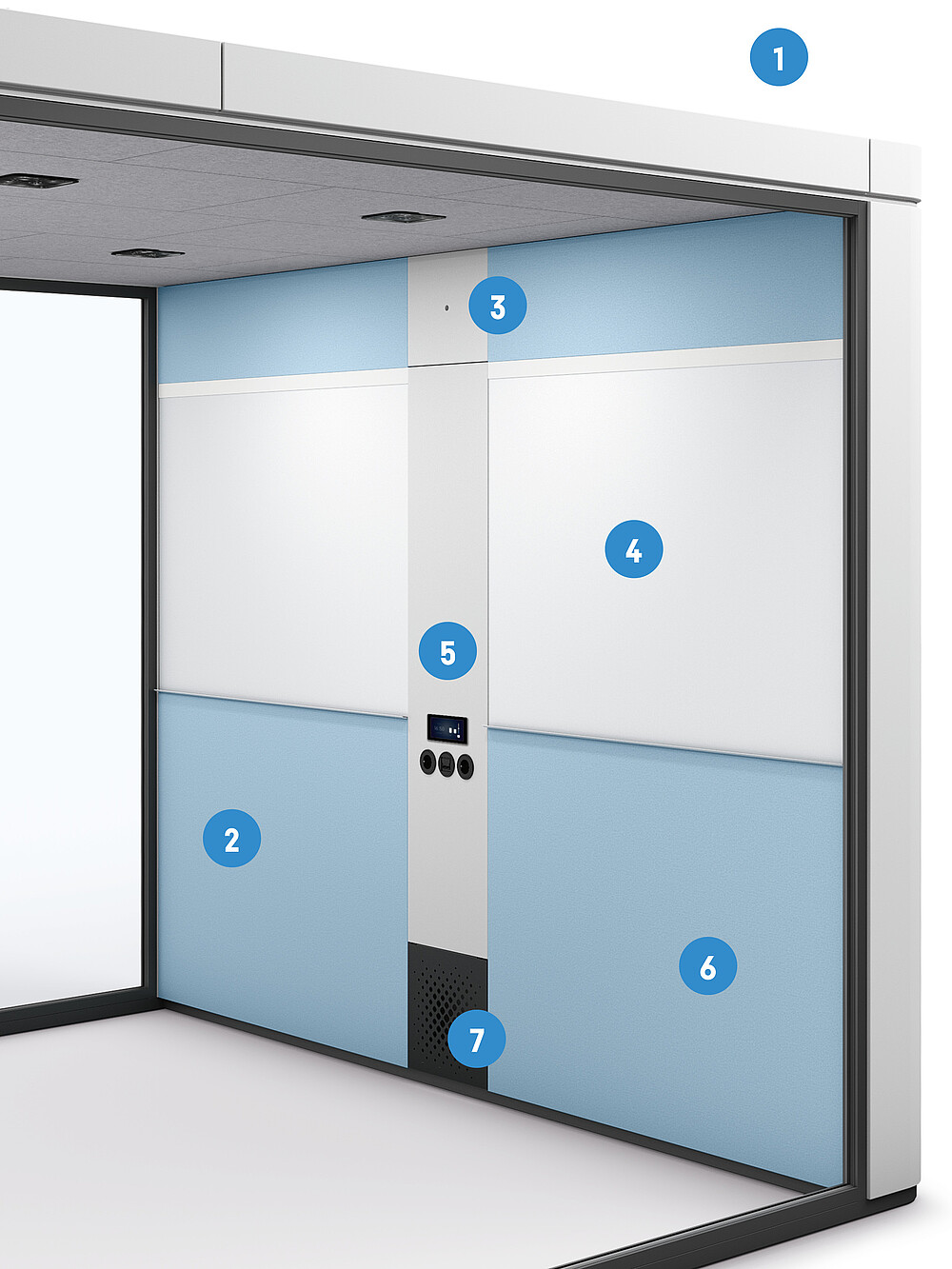

Installation de la paroi technique intérieure

  1. Sortie pour évacuer l’air vicié (au plafond)
  2. Des panneaux recouverts de tissu ou de feutrine PET sur la paroi technique permettent d’améliorer l’acoustique de la pièce
  3. Détecteur de présence
  4. Proposé en option, un tableau blanc peut être utilisé dans la partie centrale
  5. Panneau technique :
    1. cache les câbles et l’alimentation électrique
    2. Branchements : 2× prises électr., 1× chargeur USB
    3. Montage de l’écran (possible en hauteur debout ou assise)
  6. Ventilateur caché et conduites d’évacuation d’air insonorisées, à l’intérieur de la paroi technique
  7. Entrée pour l’air vicié venant de l’intérieur et trappe dédiée pour le remplacement du filtre à air

Indicateur de présence électroluminescent

Un bandeau LED indique (en rouge ou bleu) si le se:cube max est occupé.

Entrées installées au niveau du plafond

L’air frais est aspiré dans la pièce par un silencieux invisible, intégré au plafond acoustique.

Détecteur de présence

Le détecteur de présence sert à la commande entièrement automatique de l'éclairage et de la ventilation.


Ventilateur caché

Entrée pour l’air vicié venant de l’intérieur et trappe dédiée pour le remplacement du filtre à air.

Personnes en fauteuils roulants

se:cube max est posé sans plancher sur le sol du bâtiment. Sans seuil de porte, il reste accessible en fauteuil roulant.

Éclairage au choix

Différents scénarios sont proposés pour l’éclairage du se:cube max, en fonction de son utilisation :

1. Éclairage : scénario Meeting
Deux panneaux à LED sont installés au plafond, au centre de la pièce et perpendiculairement à la paroi technique. L’espace de travail bénéficie ainsi d’un éclairage uniforme, la table de réunion étant orientée vers la paroi technique. Sont proposés, au choix : un éclairage à intensité variable ou un système avec changement de température de couleur et commande HCL.

2. Éclairage : scénario Workshop
Selon la taille de la cabine, quatre ou six lampes LED à intensité variable sont uniformément réparties dans la pièce et intégrées au plafond. L’éclairage y est optimal, idéal pour les ateliers organisés avec des meubles mobiles sur roulettes.

Une bonne acoustique – partout

L’isolation phonique du se:cube max est tellement efficace que ce module d’espace dans l’espace peut être placé au coeur même de bureaux, sans gêne acoustique d’un espace à l’autre. Pour ce faire, se:cube max est pourvu d’absorbeurs au niveau du plafond et des cloisons, installés de façon ciblée. L’acoustique de la pièce dépend également des facteurs suivants : revêtement au sol, nombre de
cloisons vitrées ou fermées, aménagement intérieur.

se:cube max est un module qui se ferme et dont les éléments présentent des propriétés acoustiques. Deux atouts lui permettant d’arrêter la propagation du bruit et d’améliorer l’intelligibilité de la parole à l’intérieur. La réduction du niveau sonore est de 29 dB(A)*. Les bruits gênants provenant de l’extérieur ne sont pas complètement filtrés, mais ils sont nettement réduits.

* selon DIN EN ISO 11957 (2010)

Le bruit des bureaux environnants est nettement réduit : il est à peine perceptible à l’intérieur.

Dans un environnement de bureau normal, les conversations dans le se:cube max ne sont pas compréhensibles à l’extérieur.

Les panneaux en feutrine PET installés au plafond et la paroi technique entièrement isolée améliorent le temps de réverbération du module.

Air frais et ventilation silencieuse

Indépendante du bâtiment, la ventilation du se:cube max amène l’air frais par les entrées installées au niveau du plafond. L’air vicié est aspiré dans la partie inférieure du panneau technique, puis expulsé dans l’espace environnant par les ventilateurs situés au-dessus du panneau technique.
Les grandes ouvertures et l’insonorisation des conduits de ventilation garantissent une aération complète de la pièce et l’absence de bruit gênant. Cela permet d’éviter les émissions sonores et les courants d’air perceptibles. Un filtre à air supplémentaire peut être intégré en option.

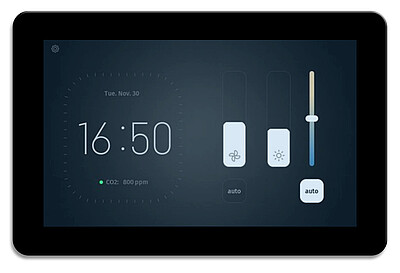

L’aération est entièrement automatisée grâce à un détecteur de présence avec sonde de température et capteur de CO². Il est également possible de commander un boîtier radioélectrique : proposé en option, il permet un réglage manuel.

1.    Air frais
2.    Air vicié

Renouvellement complet de l’air à 100 % de puissance

Côtés intérieurs et extérieurs avec tableau blanc

Sur les côtés fermés du se:cube max, les panneaux verticaux peuvent être dotés – à l’intérieur et à l’extérieur – de surfaces de type tableau blanc sur lesquelles on peut écrire. Ces panneaux peuvent également être remplacés facilement et sans outils, par la suite. Sur la paroi technique, où les panneaux sont horizontaux, un panneau « tableau blanc » peut venir s’ajouter au panneau central. Le montage d’un écran reste possible avec le tableau blanc.

Panneau de tableau blanc sur paroi technique et paroi intérieure fermée.

Panneau de tableau blanc sur le paroi extérieur.

Caractéristiques de design

se:cube max est disponible en trois formats avec différentes variantes d’aménagement. Son équipement technique et ses éléments optionnels en font un lieu de travail à part entière.

se:cube comparatif des différents modèles

se:cube S
se:cube M
se:cube L
se:cube max S
se:cube max M
se:cube max L
DIMENSIONS
(L x P x H)

1,5 x 1 x 2,32 m

DIMENSIONS
(L x P x H)

2 x 1,5 x 2,32 m

DIMENSIONS
(L x P x H)

2,5 x 2,5 x 2,32 m

DIMENSIONS
(L x P x H)

3 x 3 x 2,4 m

DIMENSIONS
(L x P x H)

3 x 4 x 2,4 m
4 x 3 x 2,4 m

DIMENSIONS
(L x P x H)

4 x 4 x 2,4 m

CONVIENT POUR

1 personne

CONVIENT POUR

Max. 4 personnes

CONVIENT POUR

Max. 6 personnes

CONVIENT POUR

Max. 4 personnes

CONVIENT POUR

Max. 6 personnes

CONVIENT POUR

Max. 8 personnes

EXEMPLES
D'UTILISATION

Conversations téléphoniques
Travail personnel, concentré
Visioconférences et conférences web

EXEMPLES
D'UTILISATION

Se concentrer sur son travail
Visioconférences et conférences web
Concertation en tête à tête

EXEMPLES
D'UTILISATION

Visioconférences
Séances de brainstorming
Meetings

EXEMPLES
D'UTILISATION

Meetings
Workshops
Bureau individuel temporaire

EXEMPLES
D'UTILISATION

Meetings
Workshops
Bureau individuel / double temporaire

EXEMPLES
D'UTISLSATION

Meetings
Workshops
Bureau individuel / double temporaire

PERSONNES EN FAUTEUIL ROULANT
PERSONNES EN FAUTEUIL ROULANT
PERSONNES EN FAUTEUIL ROULANT
PERSONNES EN FAUTEUIL ROULANT
PERSONNES EN FAUTEUIL ROULANT
PERSONNES EN FAUTEUIL ROULANT
RENOUVELLEMENT COMPLET DE L'AIR

En 1 min.

RENOUVELLEMENT COMPLET DE L'AIR

En 1,4 min.

RENOUVELLEMENT COMPLET DE L'AIR

En 2,5 min.

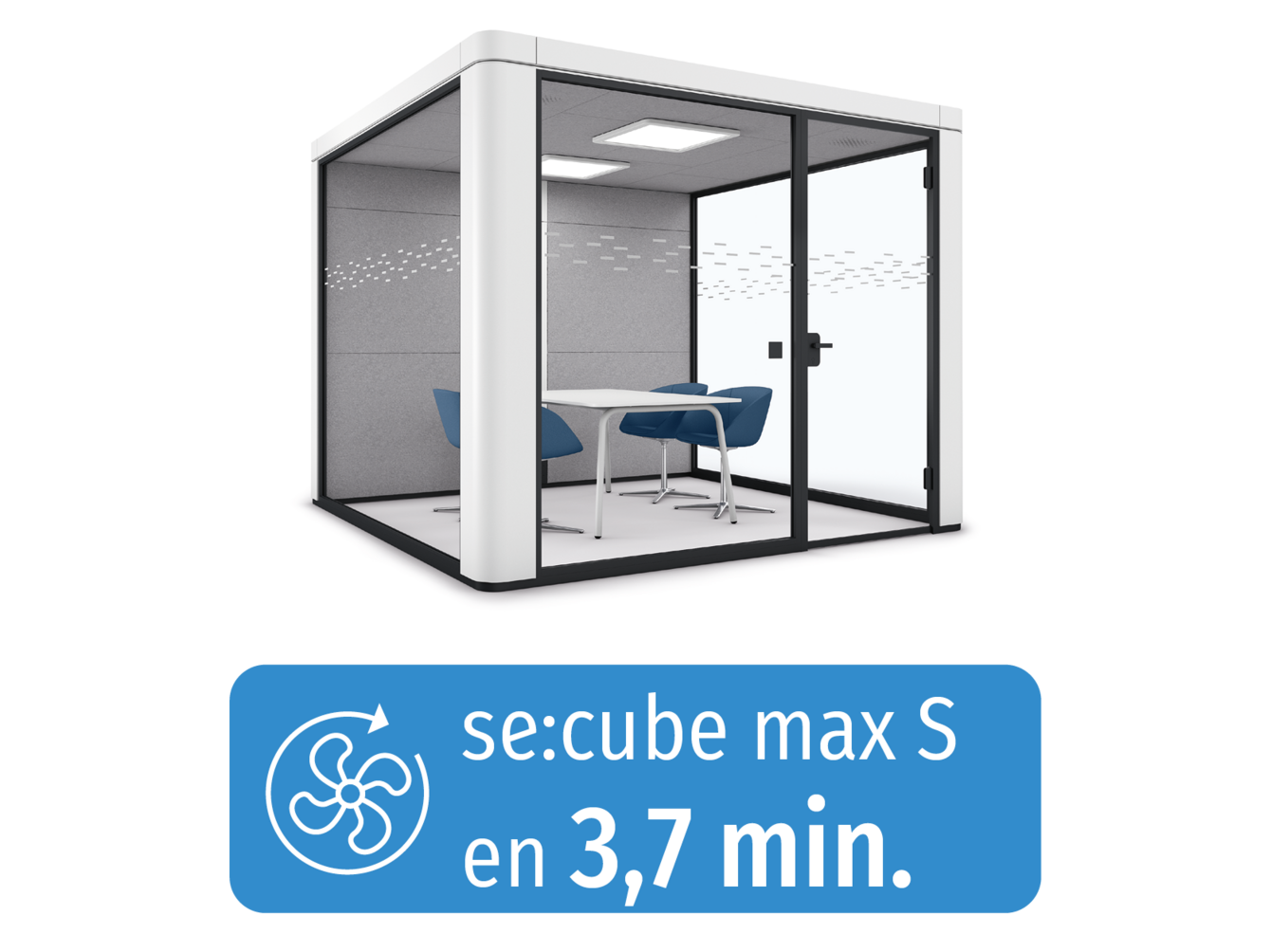

RENOUVELLEMENT COMPLET DE L'AIR

En 3,7 min.

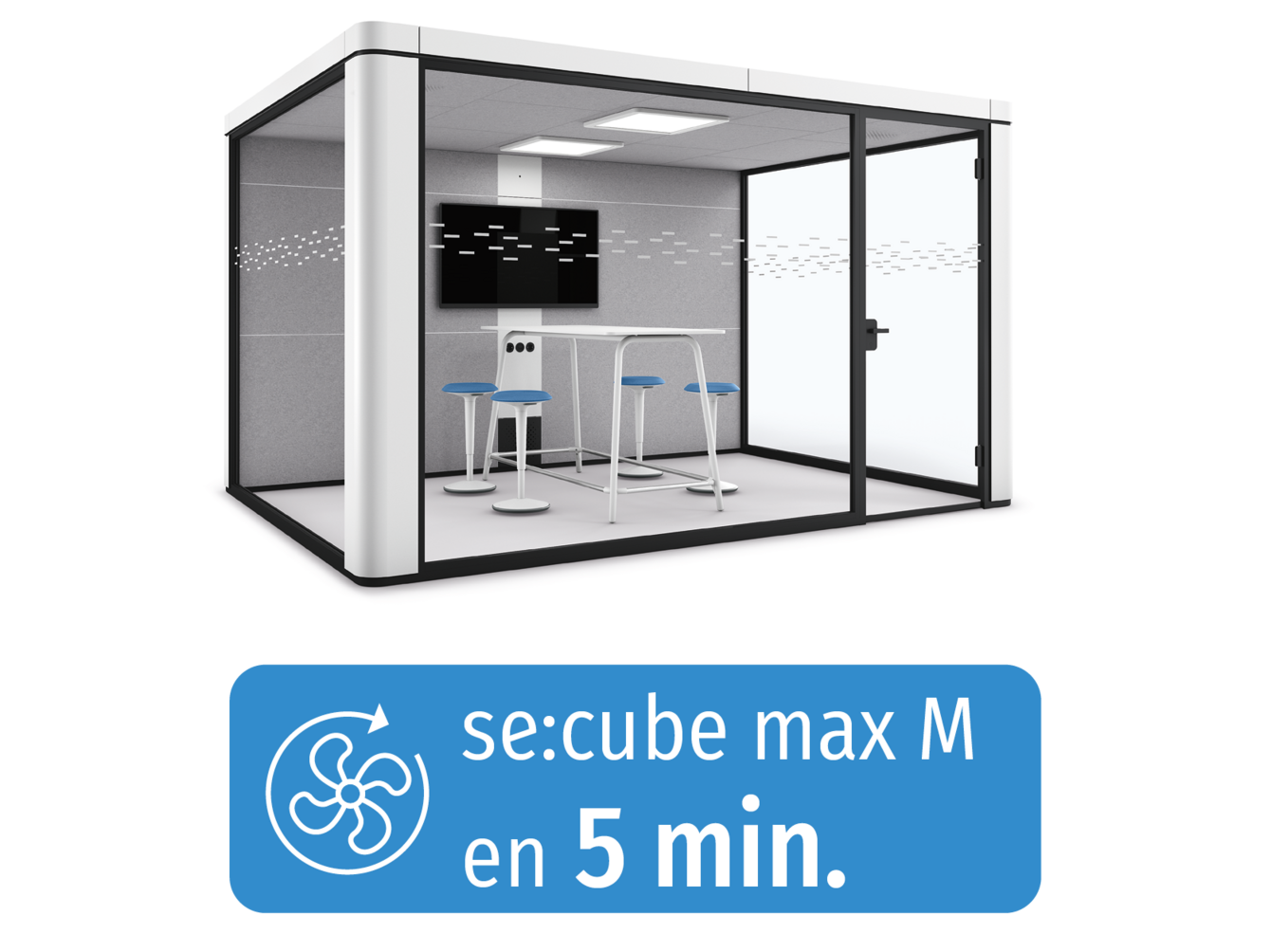

RENOUVELLEMENT COMPLET DE L'AIR

En 5 min.

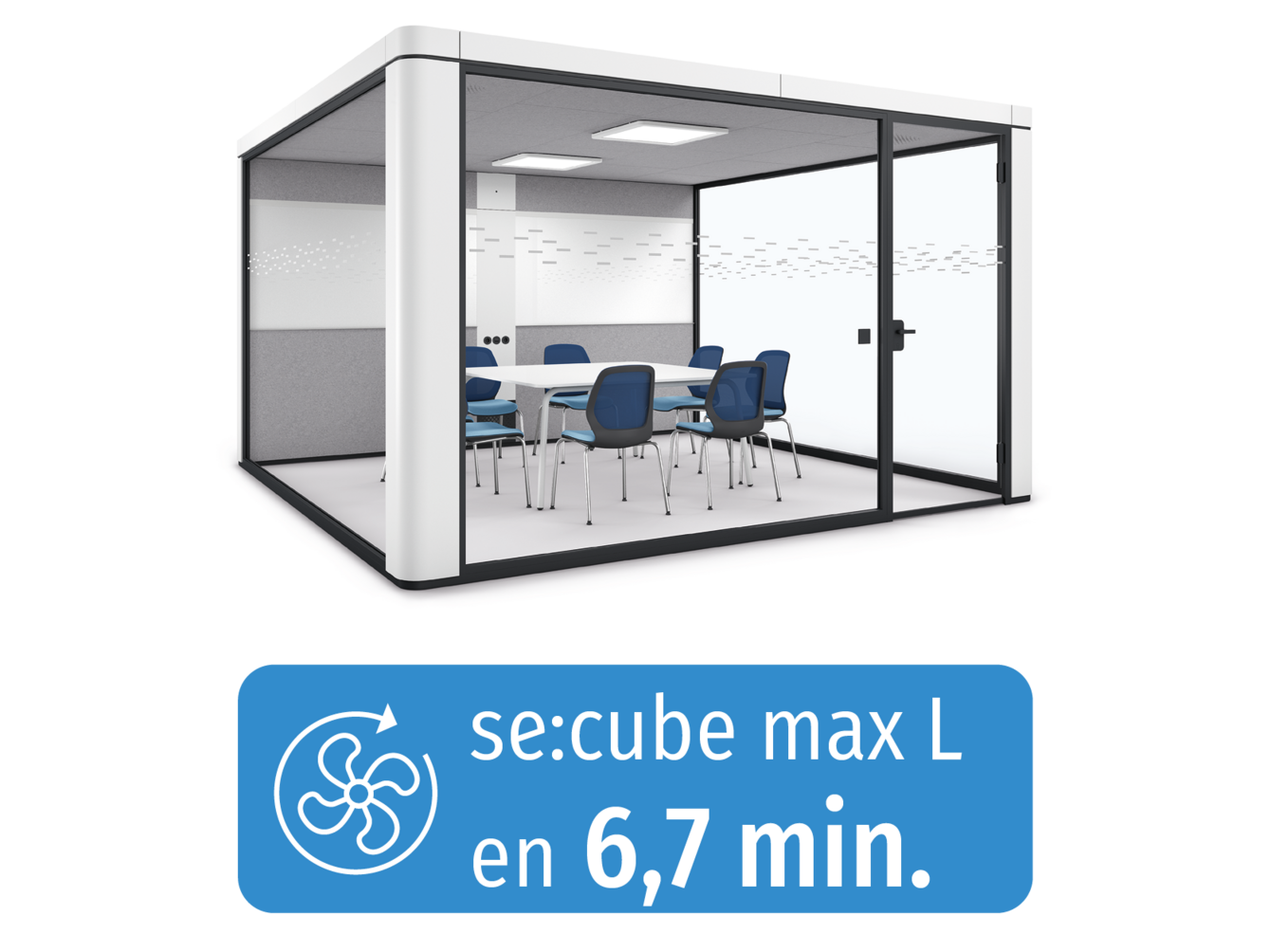

RENOUVELLEMENT COMPLET DE L'AIR

En 6,7 min.

VITRAGE

Possible sur 1 ou 2 côtés

VITRAGE

Possible sur 1 ou 2 côtés

VITRAGE

Possible sur 1 ou 2 côtés

VITRAGE

Possible sur 1, 2 ou 3 côtés

VITRAGE

Possible sur 1, 2 ou 3 côtés

VITRAGE

Possible sur 1, 2 ou 3 côtés

OUVERTURE DE LA PORTE

Vers l’extérieur

OUVERTURE DE LA PORTE

Vers l’extérieur

OUVERTURE DE LA PORTE

Vers l’extérieur

OUVERTURE DE LA PORTE

Vers l’intérieur

OUVERTURE DE LA PORTE

Vers l’intérieur

OUVERTURE DE LA PORTE

Vers l’intérieur
