se:cube max

Ruimte-in-ruimte-systemen

Het doordachte ruimte-in-ruimte-systeem se:cube max breidt de se:cube-familie uit en biedt grote wijkplaatsen voor besprekingen, workshops en videoconferenties. De onafhankelijke se:cube max kan ook worden gebruikt als een- of tweepersoonskantoor in open space-landschappen. Het vloerloze ruimte-in-ruimte-systeem is niet verbonden met het gebouw en kan dus ook geplaatst worden op oppervlakken met geïntegreerde vloerverwarming.

Ontwerp zelf uw individuele Sedus product – want voor het hoogste comfort zijn op maat gemaakte oplossingen nodig.

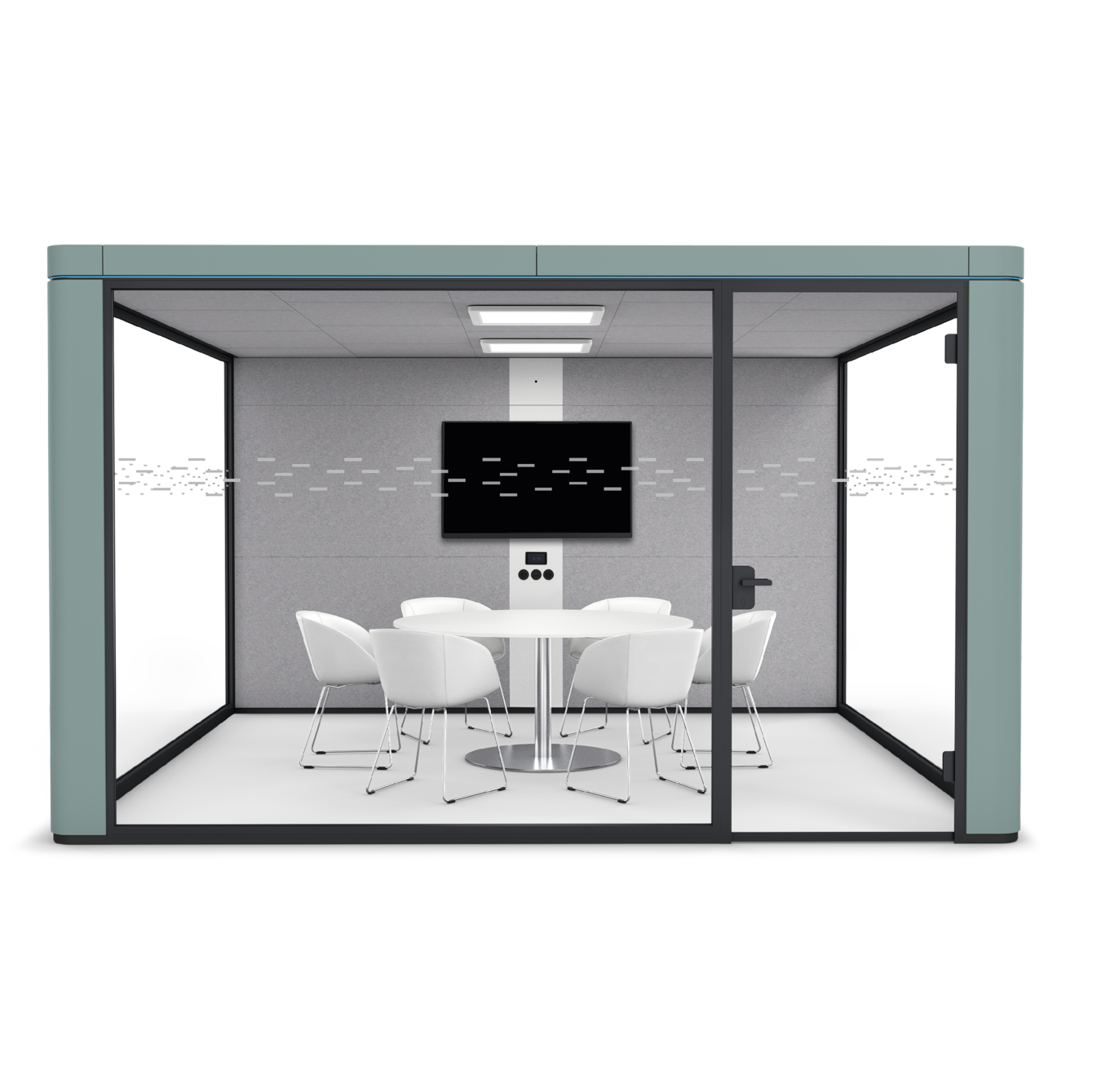

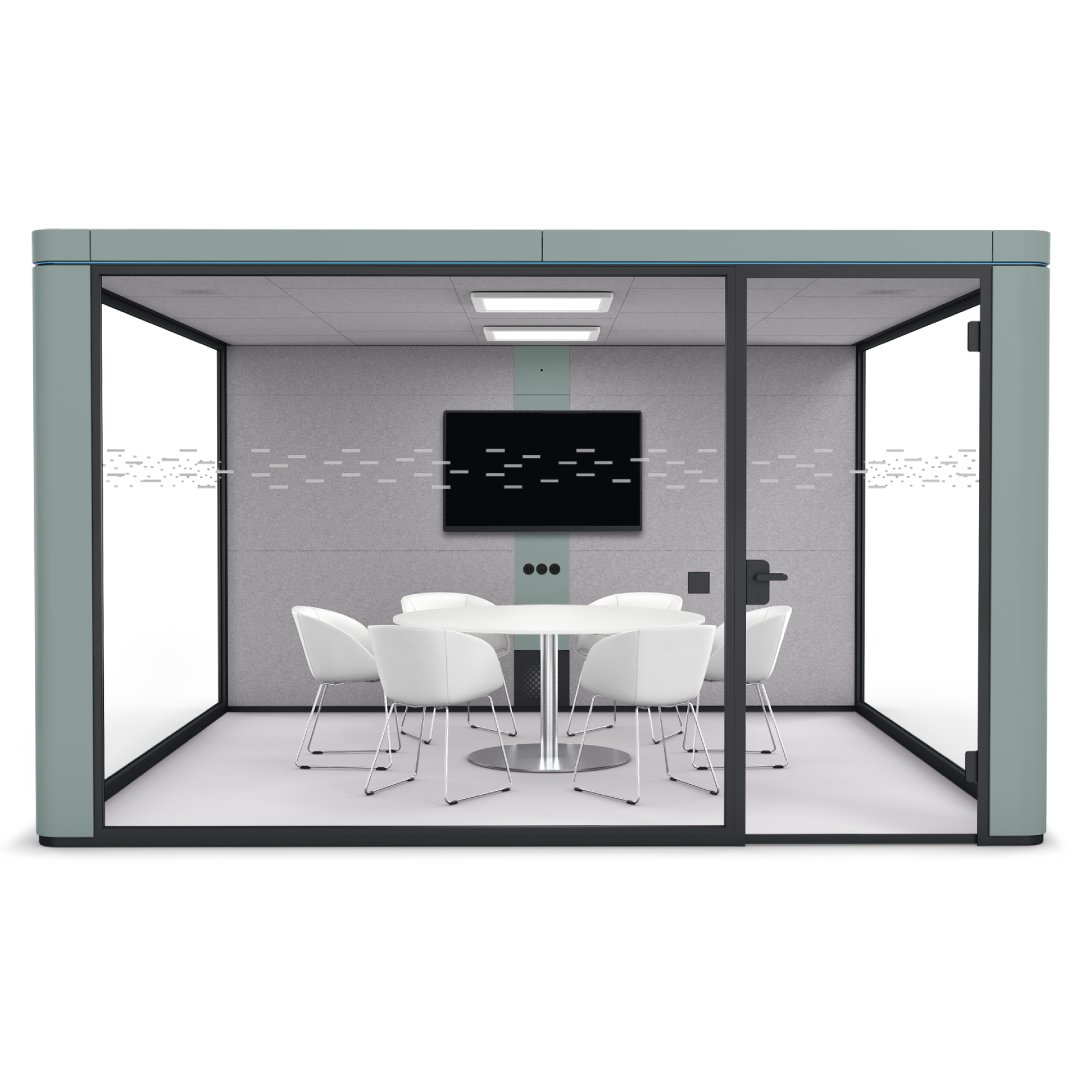

Met onze configurator loopt u stap voor stap door de verschillende opties en aanpassingsmogelijkheden van het product. Aan het einde van de configuratie kunt u hiervoor een vrijblijvende aanbieding aanvragen, afbeeldingen en planningsgegevens downloaden en het product via augmented reality direct in de ruimte testen.

Via de persoonlijke pincode kunt u uw persoonlijke configuratie op elk moment weer oproepen – gewoon opslaan, later weer bekijken en aanpassen. Aan de slag!

NU PRODUCT CONFIGUREREN

Voor se:cube max zijn verschillende varianten en afmetingen mogelijk. De deurzijde is in dat geval altijd volledig voorzien van glas. Bovendien kunnen nog één of twee zijden van glas voorzien worden.

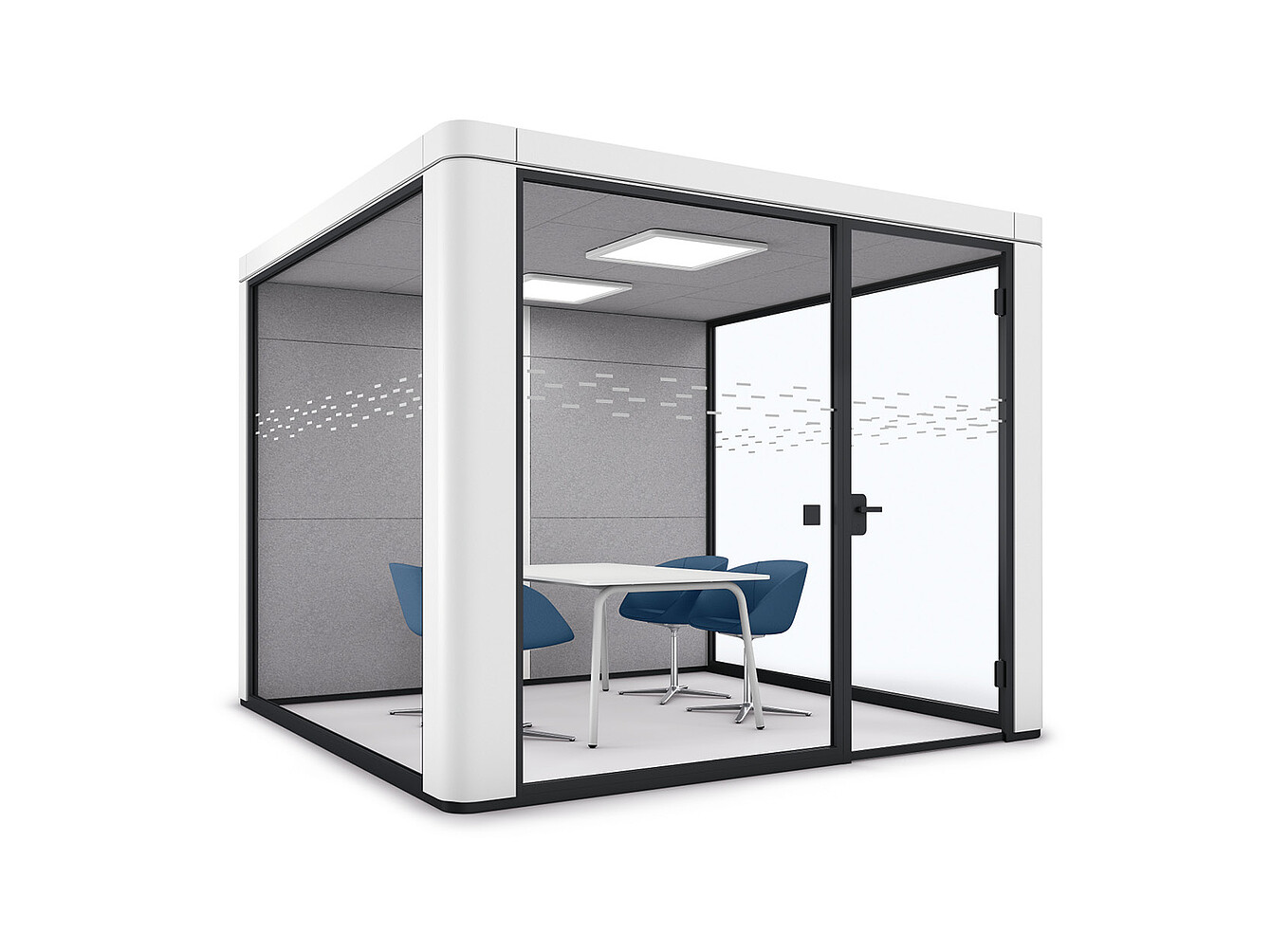

se:cube max S
3 x 3 m

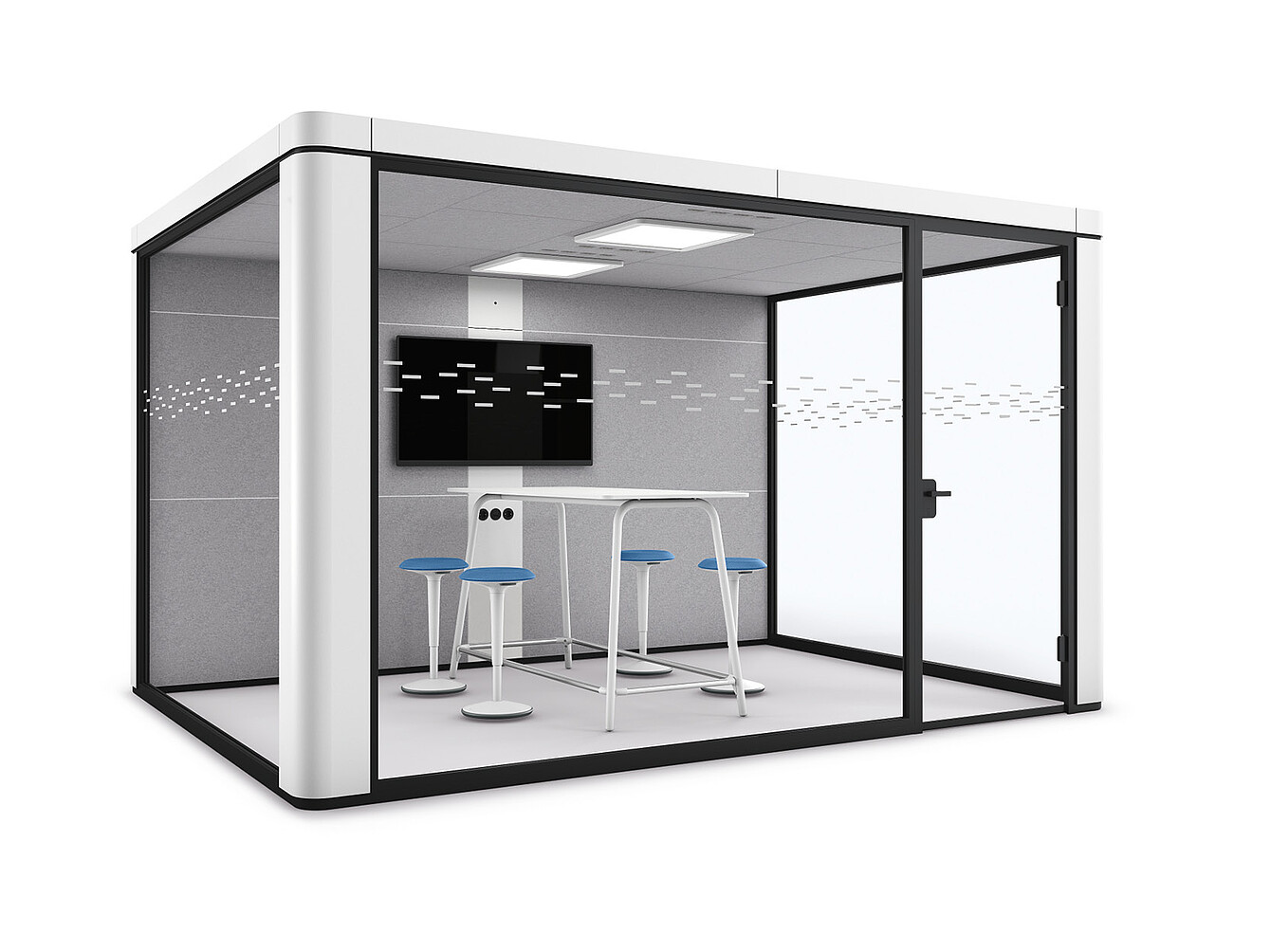

se:cube max M
4 x 3 m

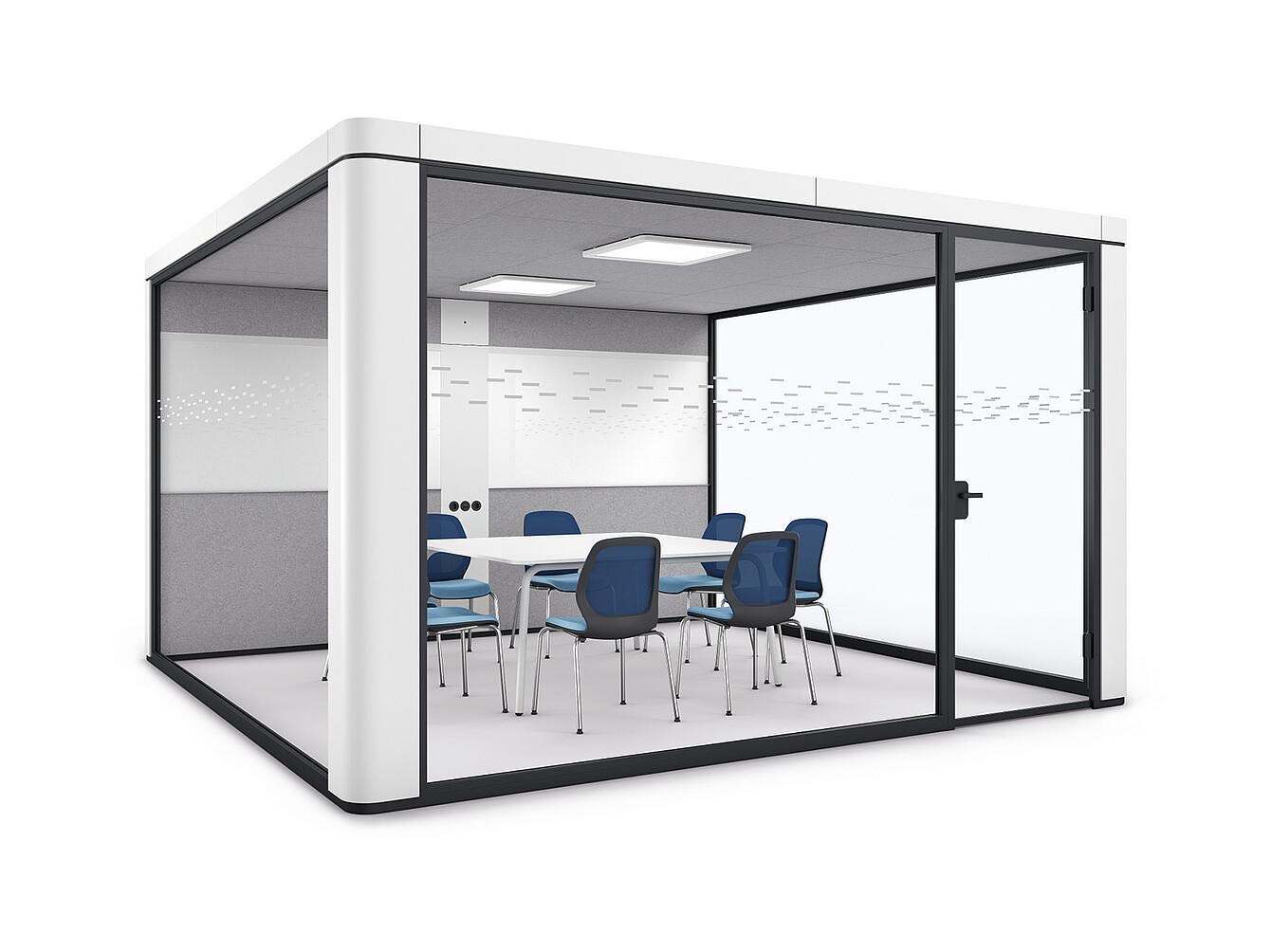

se:cube max L
4 x 4 m

Impressies

Techniekwand

Ten minste één wand is altijd uitgevoerd als een gesloten techniekwand. Dit is het centrale element van se:cube max en bevat de ventilatie-eenheid en alle noodzakelijke aansluitingen voor de stroomvoorziening van de ruimte.

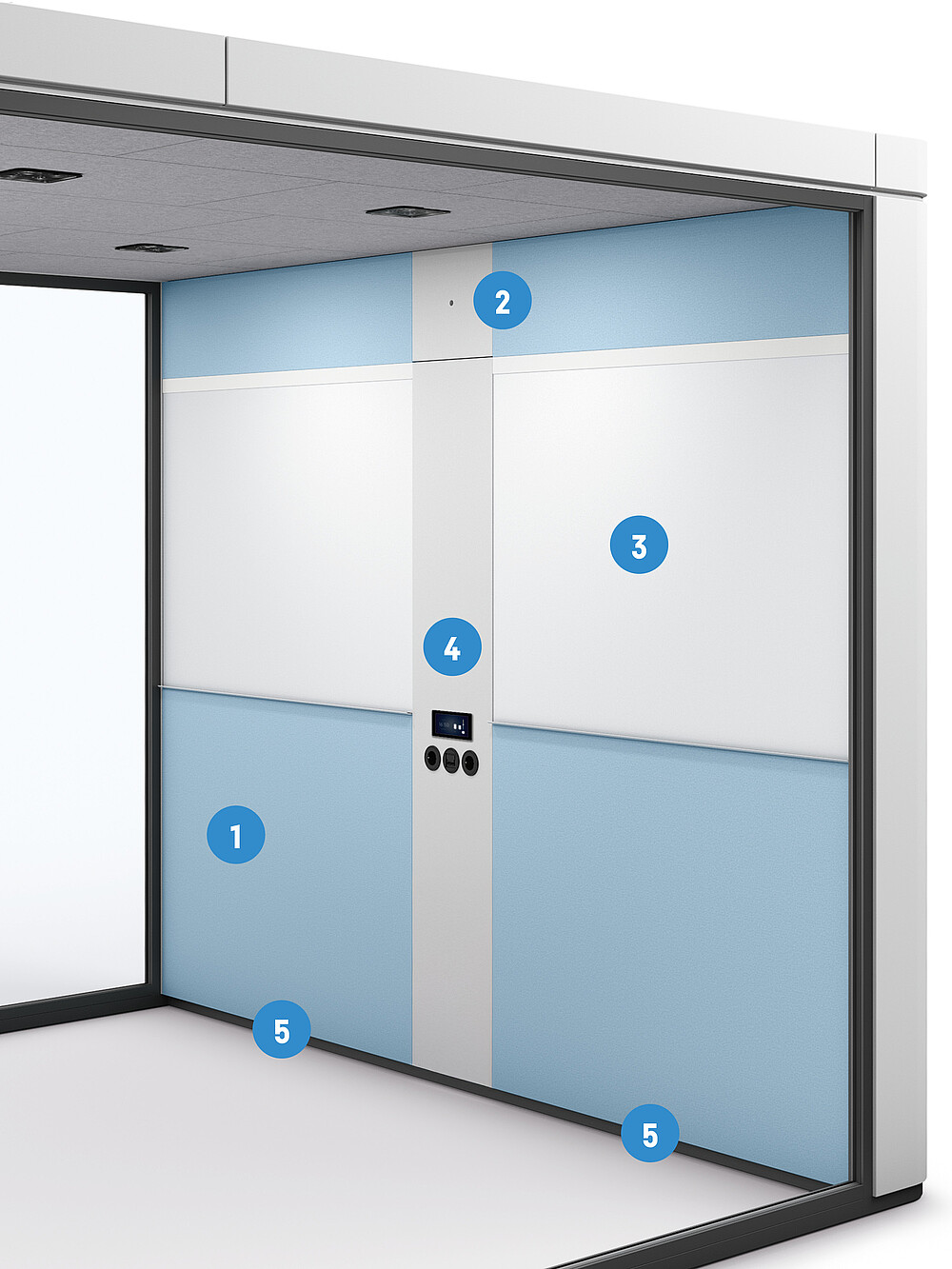

Opbouw techniekwand

Luchtuitlaat voor afvoerlucht (in het plafond)
Panelen van de techniekwand met stoffering of PET vilt afwerkingen zijn ter verbetering van de ruimte akoestiek
Aanwezigheidsmelder
Optioneel kan in het middengebied een whiteboard worden toegepast
Techniekpaneel:
1. Verbergt kabels en elektriciteitskabel
2. Aansluitingen: 2× stroom, 1× USB-lader
3. Montagemogelijkheid voor beeldscherm (sta- of zithoogte)
Verborgen ventilator en geluiddempende afvoerluchtkanalen binnenin de techniekwand
Luchtinlaat voor verbruikte lucht uit de ruimte en revisieklep voor het vervangen van het luchtfilter

Aanwezigheidsverlichting

Een verlichte rode of blauwe LED-strook geeft aan of se:cube max op dat moment wordt gebruikt.

Luchtinlaten in het plafond

De verse lucht wordt via een onzichtbare geluiddemper die in het akoestische plafond is geïntegreerd, in de ruimte gezogen.

Aanwezigheidsmelder

De aanwezigheidsmelder wordt gebruikt voor de volautomatische regeling van verlichting en ventilatie.

Verborgen ventilator

Luchtinlaat voor verbruikte lucht uit de ruimte en revisieklep voor het vervangen van het luchtfilter.

Rolstoelgeschikt

se:cube max wordt zonder vloer op de bestaande gebouwinfrastructuur geplaatst en is zonder deurdrempel geschikt voor rolstoelen.

Verlichting naar wens

Voor de se:cube max is er per toepassingsgeval keuze uit verschillende verlichtingsscenario's:

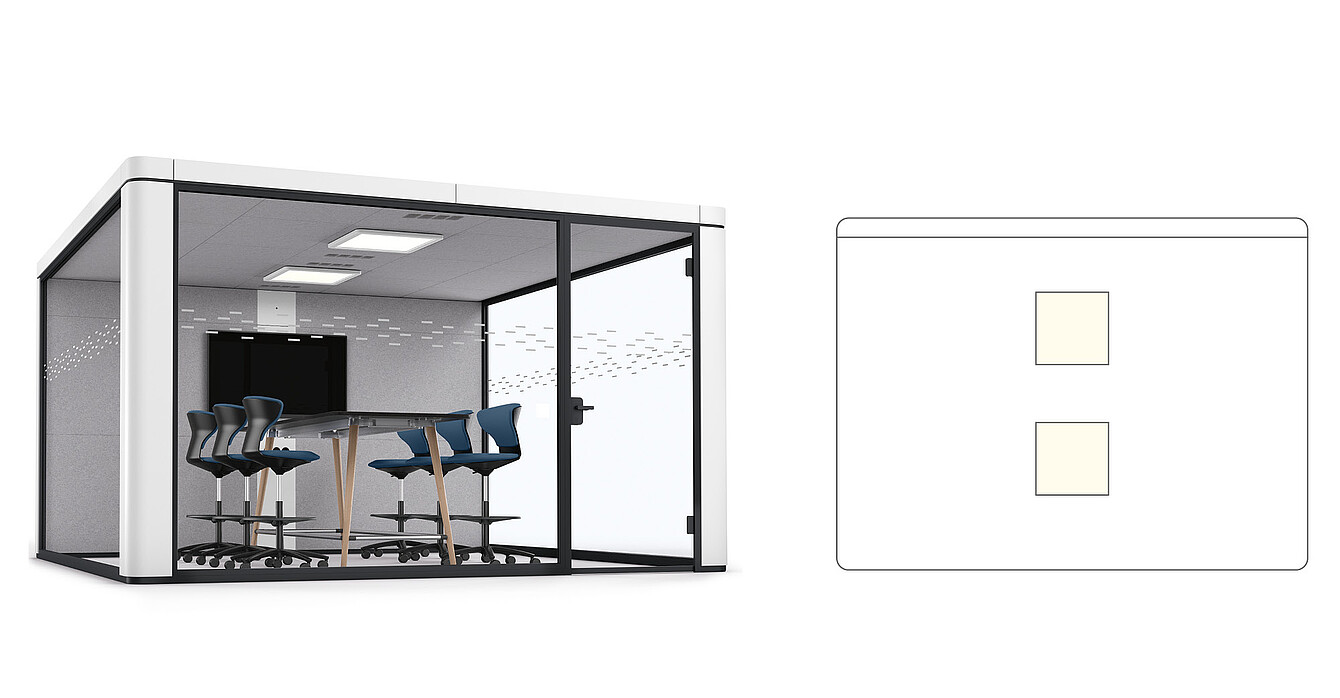

1. Verlichtingsscenario bijeenkomst
Hier worden twee LED-panelen in het midden in de ruimte en dwars op de techniekwand gemonteerd. Zo is er een gelijkmatige verlichting van het werkgebied wanneer een vergadertafel tegenover de techniekwand is opgesteld. Er kan worden gekozen tussen een dimbare verlichting en een variant met kleurtemperatuuraanpassing en HCL-besturing.

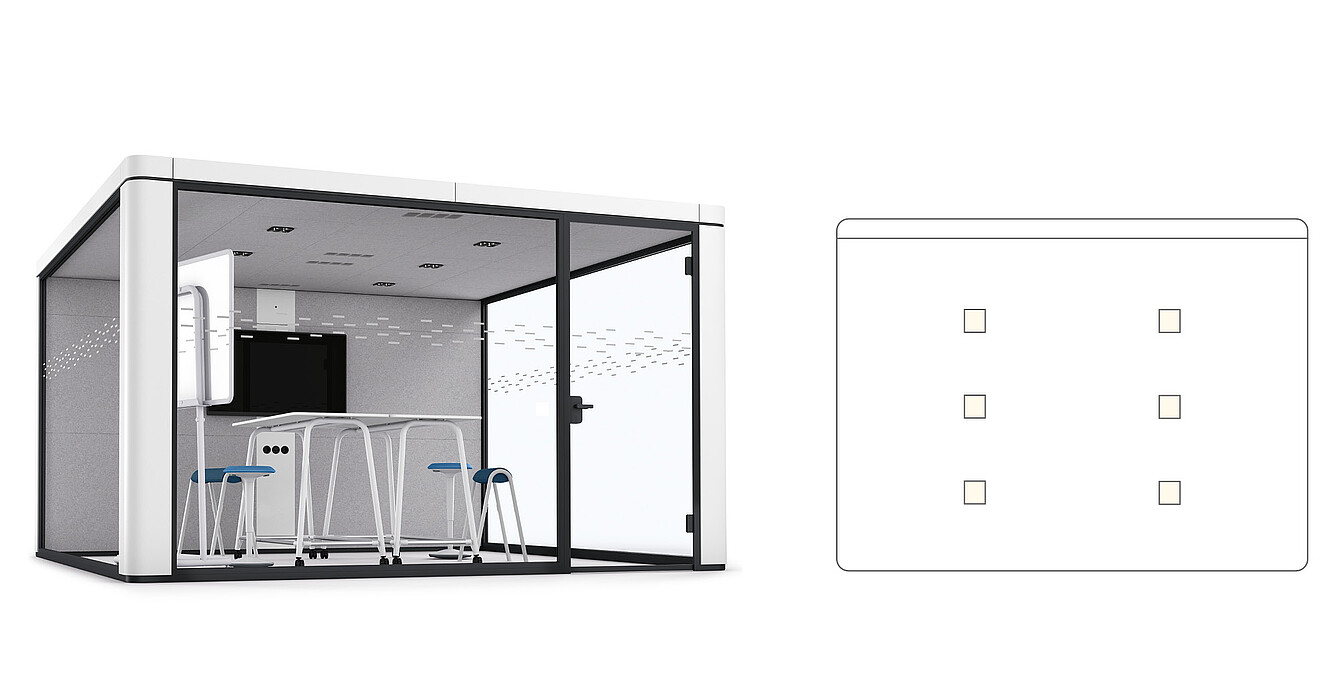

2. Verlichtingsscenario workshop
Hier worden, afhankelijk van de omvang van de ruimte, vier of zes dimbare LED-armaturen gelijkmatig over de ruimte verdeeld en vlaksluitend in het plafond geïntegreerd. De verlichting van de ruimte over het gehele oppervlak is optimaal voor verrijdbare meubels op wielen en kan dus ideaal worden gebruikt voor workshopsituaties.

Goede akoestiek voor elke locatie

De geluiddemping van se:cube max is zo goed, dat het ruimte-in-ruimte-systeem in het midden van een kantoor kan worden geplaatst, zonder dat naastgelegen gedeelten elkaar akoestisch storen. Daarvoor worden gericht plafond- en wandabsorptie toegepast bij se:cube max. De volgende factoren zijn ook van invloed op de ruimtelijke akoestiek van se:cube max: vloerbedekking, aantal wanden voorzien van glas of gesloten, interne inrichting.

Als afgesloten ruimte en door zijn akoestisch effectieve onderdelen bezit de se:cube max de eigenschap om de verspreiding van het geluid te onderbreken en de verstaanbaarheid van spraak binnen de cube te verbeteren. De verlaging van het geluidsniveau bedraagt 29 dB(A)*. Storende geluiden van buitenaf worden niet volledig weggefilterd, maar wel aanzienlijk verminderd.

^{*Volgens DIN EN ISO 11957 (2010)}

Het kantoorlawaai wordt zodanig gereduceerd dat het binnen nauwelijks waarneembaar is.

Gesprekken in de se:cube max zijn buiten niet langer verstaanbaar in een normale kantooromgeving.

De PET-viltpanelen aan het plafond en de volledig geïsoleerde techniekwand verbeteren de nagalmtijd van het ruimtein-ruimte-systeem.

Frisse lucht en stille ventilatie

Bij de gebouwonafhankelijke ventilatie van se:cube max wordt verse lucht toegevoerd via de luchtinlaten in het plafond. De verbruikte lucht wordt in het onderste deel van het techniekpaneel afgezogen en door de ventilatoren boven de techniekwand weer afgegeven aan de omliggende ruimte.
Door grote dwarsdoorsneden en geluiddempende ventilatiekanalen, wordt gegarandeerd dat de ruimte volledig kan worden geventileerd en het geluid niet tegelijkertijd kan worden doorgegeven. Op die manier kunnen noch geluiden, noch een waarneembare tocht ontstaan. Een extra luchtfilter kan als optie worden geïntegreerd.

De ventilatieregeling vindt volledig automatisch plaats via een aanwezigheidsmelder met temperatuurvoeler en CO2-sensor. Een radiografische schakelaar voor handmatige bediening kan ook als optie worden besteld.

^{1. Verse lucht
2. Afvoerlucht}

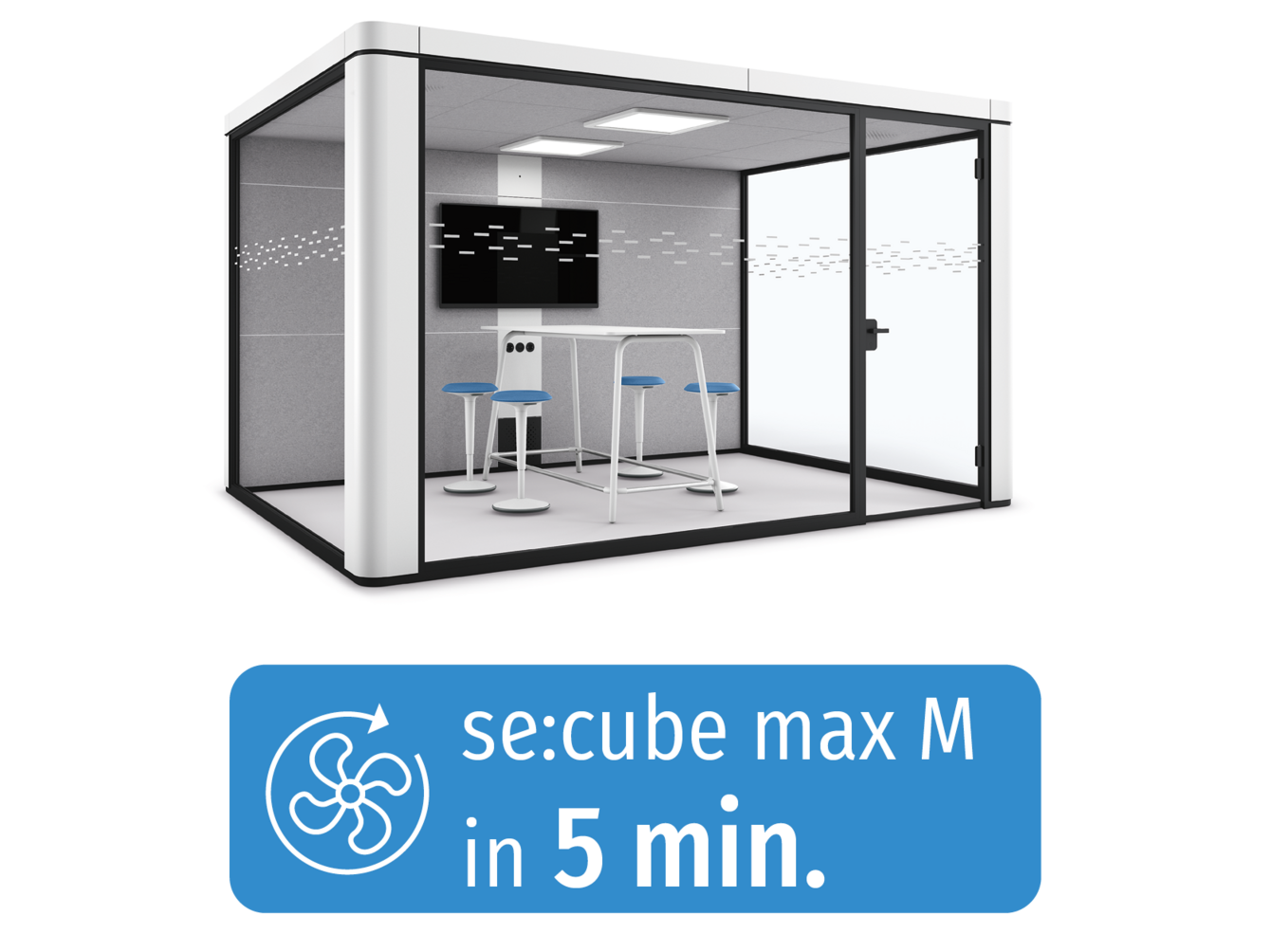

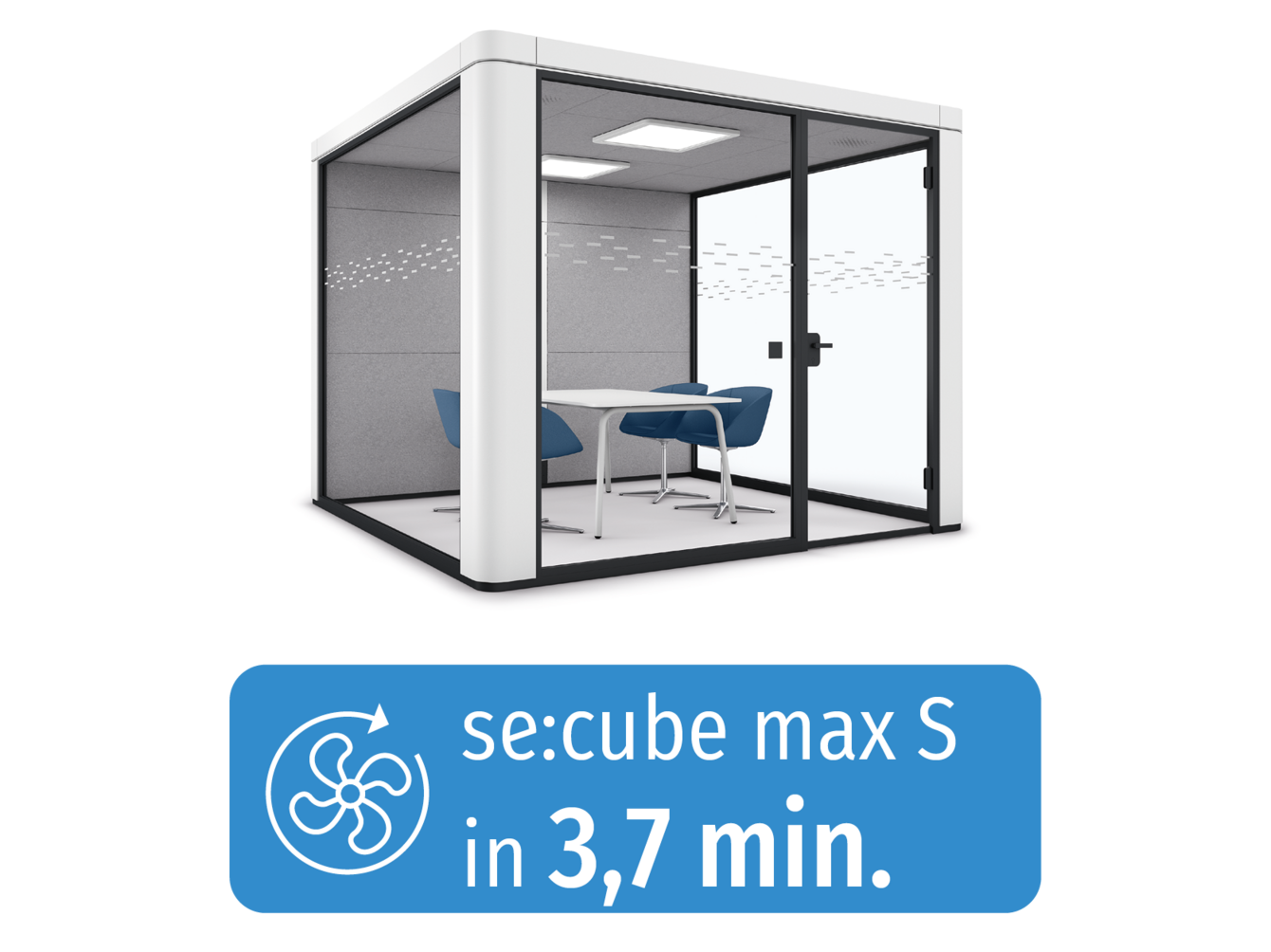

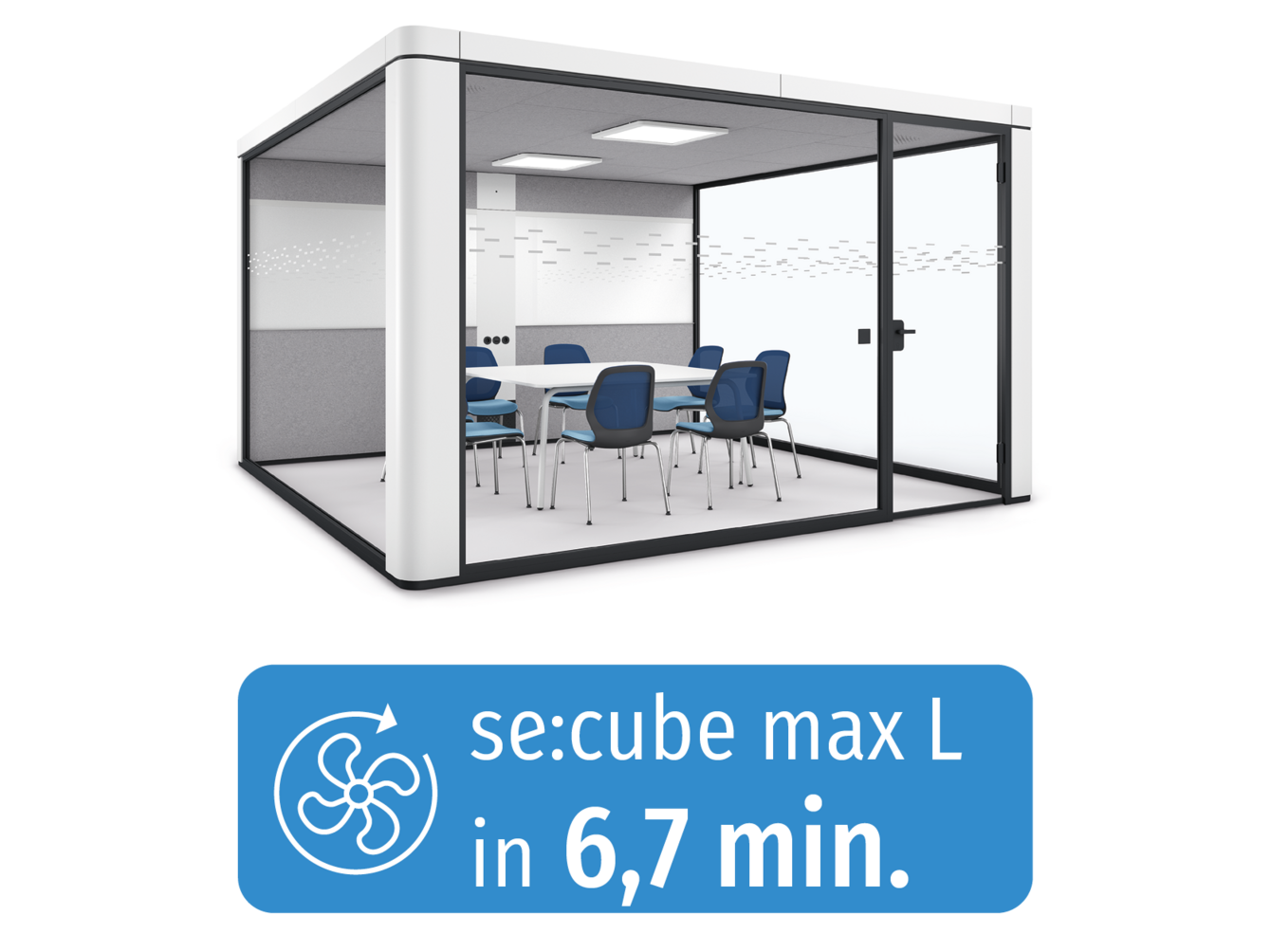

Volledige luchtuitwisseling bij 100% ventilatorvermogen

Binnen- en buitentuinen met whiteboard

De opstaande wandpanelen van de gesloten zijden van de se:cube max kunnen aan de binnen- en buitenkant worden voorzien van beschrijfbare whiteboard-oppervlakken. De panelen kunnen ook achteraf gemakkelijk en zonder gereedschap worden vervangen. Aan de techniekwand, waar de panelen horizontaal lopen, kan het middelste paneel ook worden uitgebreid met een whiteboardpaneel. De montage van een beeldscherm is hier ook mogelijk met whiteboard.

Whiteboardpaneel aan techniekwand en gesloten binnenwand.

Whiteboardpaneel op buitenwand.

Designkenmerken

se:cube max is leverbaar in drie afmetingen en verschillende inrichtingsoplossingen. Zijn technische uitrusting en optionele elementen maken het systeem tot een volwaardige werkplek.

Ontdek meer over se:cube max en klik op de markers in de afbeelding.

Omlopende aanwezigheidsverlichting

Verlichte rode of blauwe LED-strook geeft bezetting aan

7-inch aanraakscherm voor bediening (licht/ventilatie)

Volautomatische regeling van verlichting en ventilatie via aanwezigheidsmelder
met USB-C-laadaansluiting (30 W) en installateursmenu voor individuele aanpassing

Elektrische voorziening

Aansluitingen voor 2× stroom, 1× USB-lader (A/C) in het techniekpaneel
Twee extra elektriciteitsaansluitingen, wanneer de monitor wordt gemonteerd

Verlichting

Verlichtingsscenario bijeenkomst:

2 dimbare LED-panelen
Draadloze knop voor handmatige bediening
2 LED-panelen met kleurtemperatuuraanpassing en HCL-besturing (incl. draadloze knop)

Verlichtingsscenario workshop:

4 of 6 vlaksluitend verzonken LED-armaturen in het plafond om de gehele ruimte te verlichten
Draadloze knop voor handmatige bediening

Deur

10,76 mm VSG-SI (gelaagd veiligheidsglas) geheel glazen deur met tussenliggende, akoestisch effectieve folie en neer te laten vloerafdichting
Insteekslot met een blindcilinder maakt gebruik van eigen sluitsystemen van de klant mogelijk

Magnetische sluiting

De magnetische sluiting zorgt ervoor dat de deur aan alle zijden naar de afdichting wordt getrokken

Rolstoelgeschikt gebruik

Zonder deurdrempel en dus optimaal voor een rolstoelgeschikt gebruik

Wandpanelen buiten

Panelen in melamine helder wit
Melamine gelakt
Beschrijfbaar whiteboardoppervlak

Glazen wanden

12,76 mm VSG-SI gelaagd veiligheidsglas met een tussenliggende akoestisch effectieve folie
Folielaag op ooghoogte
Folielaag voor rolstoelgeschikt gebruik

Techniekwand binnen

Bekleed met gerecycled PET-vilt
Met stof beklede panelen
Middelste panelen links en rechts als beschrijfbaar whiteboard met geïntegreerde magneetlijst boven en stiften- en sponshouder onder

1. Omlopende aanwezigheidsverlichting

Verlichte rode of blauwe LED-strook geeft bezetting aan

2. 7-inch aanraakscherm voor bediening (licht/ventilatie)

Volautomatische regeling van verlichting en ventilatie via aanwezigheidsmelder
met USB-C-laadaansluiting (30 W) en installateursmenu voor individuele aanpassing

3. Elektrische voorziening

Aansluitingen voor 2× stroom, 1× USB-lader (A/C) in het techniekpaneel
Twee extra elektriciteitsaansluitingen, wanneer de monitor wordt gemonteerd

4. Verlichting

Verlichtingsscenario bijeenkomst:

2 dimbare LED-panelen
Draadloze knop voor handmatige bediening
2 LED-panelen met kleurtemperatuuraanpassing en HCL-besturing (incl. draadloze knop)

Verlichtingsscenario workshop:

4 of 6 vlaksluitend verzonken LED-armaturen in het plafond om de gehele ruimte te verlichten
Draadloze knop voor handmatige bediening

5. Deur

10,76 mm VSG-SI (gelaagd veiligheidsglas) geheel glazen deur met tussenliggende, akoestisch effectieve folie en neer te laten vloerafdichting
Insteekslot met een blindcilinder maakt gebruik van eigen sluitsystemen van de klant mogelijk

6. Magnetische sluiting

De magnetische sluiting zorgt ervoor dat de deur aan alle zijden naar de afdichting wordt getrokken

7. Rolstoelgeschikt gebruik

Zonder deurdrempel en dus optimaal voor een rolstoelgeschikt gebruik

8. Wandpanelen buiten

Panelen in melamine helder wit
Melamine gelakt
Beschrijfbaar whiteboardoppervlak

9. Glazen wanden

12,76 mm VSG-SI gelaagd veiligheidsglas met een tussenliggende akoestisch effectieve folie
Folielaag op ooghoogte
Folielaag voor rolstoelgeschikt gebruik

10. Techniekwand binnen

Bekleed met gerecycled PET-vilt
Met stof beklede panelen
Middelste panelen links en rechts als beschrijfbaar whiteboard met geïntegreerde magneetlijst boven en stiften- en sponshouder onder
