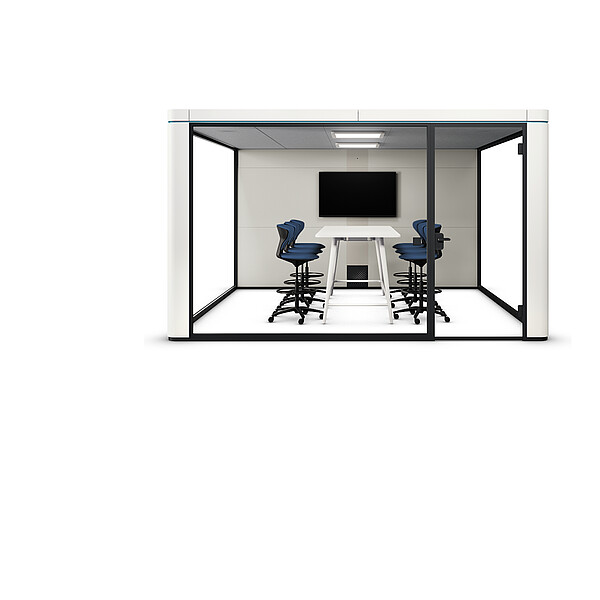

se:cube max

Sistemas «room in room»

El sofisticado sistema «room in room» se:cube max amplía la familia se:cube y ofrece habitáculos de generosas dimensiones para reuniones, talleres y videoconferencias. se:cube max, al ser un espacio autosuficiente, puede utilizarse también como despacho individual o doble en oficinas «Open Space». El cubículo no está conectado al suelo del edificio, por lo que también puede colocarse en superficies con calefacción por suelo radiante.

se:cube max está disponible en diferentes variantes y tamaños. El lateral de la puerta está siempre completamente acristalado. Además, uno o dos laterales más pueden ser acristalados.

se:cube max S
3 x 3 m

se:cube max M
4 x 3 m

se:cube max L
4 x 4 m

Impresiones

Pared técnica

Al menos una de las paredes será siempre una pared técnica cerrada. Esta es el auténtico corazón de se:cube max, ya que contiene la unidad de ventilación, así como todas las conexiones necesarias para la alimentación del cubículo.

Construcción de la pared técnica

Salida de aire (en el techo)
Los paneles tapizados o revestidos con fieltro de PET en la pared técnica sirven para mejorar la acústica del cubículo
Detector de presencia
Opcionalmente, se puede instalar una Whiteboard en la zona central
Panel técnico:
1. Cableado de alimentación oculto
2. Conexiones: 2 x toma de corriente, 1 x cargador USB
3. Opción de montaje para pantalla (altura de pie o sentado)
Ventilador oculto y conductos de salida insonorizados dentro de la pared técnica
Entrada de aire para renovar el aire del interior y trampilla de inspección para la sustitución del filtro de aire

Indicador de presencia

Una banda de LED roja o azul encendida indica si se:cube max está en uso.

Entradas de aire en el techo

El aire fresco se introduce en el cubículo a través de un silenciador invisible integrado en el techo acústico.

Detector de presencia

El detector de presencia controla de forma totalmente automática la iluminación y ventilación.

Ventilador oculto

Entrada de aire para renovar el aire del interior y trampilla de inspección para la sustitución del filtro de aire.

Accesible en silla de ruedas

se:cube max se instala sobre la estructura del edificio y carece de umbral, por lo que es accesible en silla de ruedas.

Iluminación al gusto

Hay varios escenarios de iluminación disponibles para se:cube max, dependiendo de la aplicación deseada:

1. Iluminación Meeting
En este caso, hay dos paneles LED montados en el centro del espacio en perpendicular a la pared técnica. Esto garantiza una iluminación uniforme de la zona de trabajo cuando se coloca una mesa de reuniones frente a la pared técnica. Se puede elegir entre una iluminación atenuable y una variante con cambio de temperatura de color y control HCL.

2. Iluminación Workshop
En este caso, dependiendo del tamaño del cubículo, a ras del techo se reparten uniformemente de cuatro a seis luminarias LED atenuables. La iluminación uniforme del espacio es óptima para muebles móviles con ruedas y, por lo tanto, puede utilizarse de forma ideal durante talleres.

Buena acústica en cualquier punto

El aislamiento acústico de se:cube max es tan bueno que el sistema «room in room» se puede colocar en mitad de la oficina, sin que las zonas vecinas se vean afectadas acústicamente. Para lograr este efecto, en se:cube max se emplean elementos fonoabsorbentes en techo y paredes. Los siguientes factores también influyen en la acústica de se:cube max: Revestimiento del suelo, número de paredes acristaladas o cerradas, diseño interior.

Como espacio cerrado y gracias a sus componentes de efecto acústico, se:cube max tiene la propiedad de interrumpir las vías de propagación del sonido y mejorar la inteligibilidad de las conversaciones en su interior. La reducción del nivel de ruido asciende a 29 dB(A)*. Los ruidos molestos del exterior no se filtran por completo, pero se reducen considerablemente.

^{*según DIN EN ISO 11957 (2010)}

El ruido de la oficina se reduce de forma que apenas se percibe en el interior.

Las conversaciones en el interior de se:cube max ya no son inteligibles desde fuera en un entorno de oficina normal.

Los paneles de fieltro de PET en el techo y la pared técnica, completamente aislada, mejoran el tiempo de reverberación del sistema.

Aire fresco y ventilación silenciosa

Con la ventilación de se:cube max, independiente del edificio, el aire fresco entra a través de las entradas de aire del techo. El aire del interior es aspirado desde la parte inferior del panel técnico y devuelto al espacio circundante a través de los ventiladores situados sobre la pared técnica.
Las grandes secciones transversales y los conductos de ventilación insonorizados garantizan que la sala pueda ventilarse de forma integral sin ruidos. De este modo, no se producen ni ruidos ni corrientes de aire perceptibles. Opcionalmente, se puede integrar un filtro de aire adicional.

El control de la ventilación es totalmente automático gracias al detector de presencia, con sensor de temperatura y sensor de CO2. Opcionalmente, también se puede pedir un mando inalámbrico para el control manual de la iluminación y ventilación.

^{1. Aire fresco
2. Salida de aire}

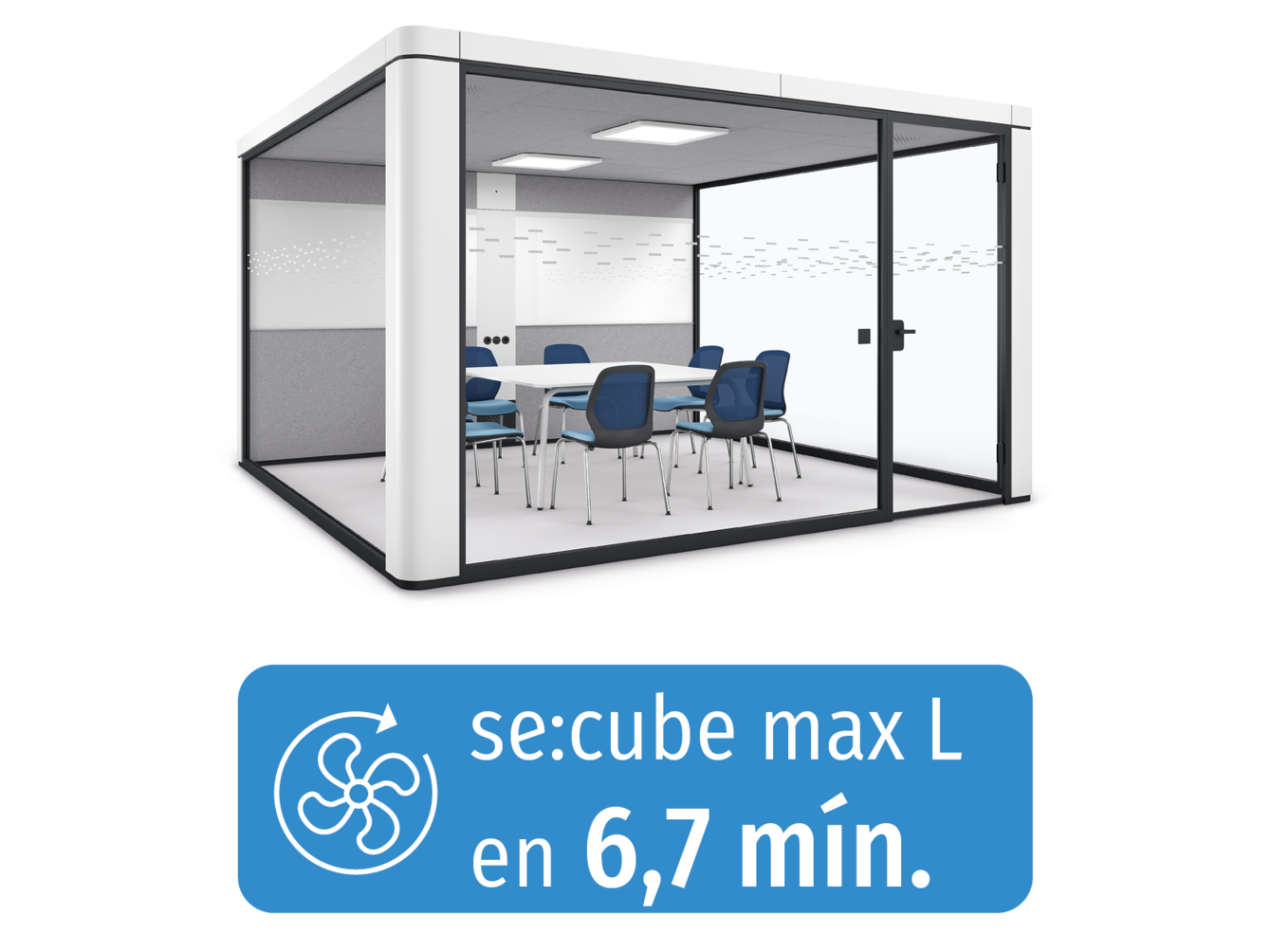

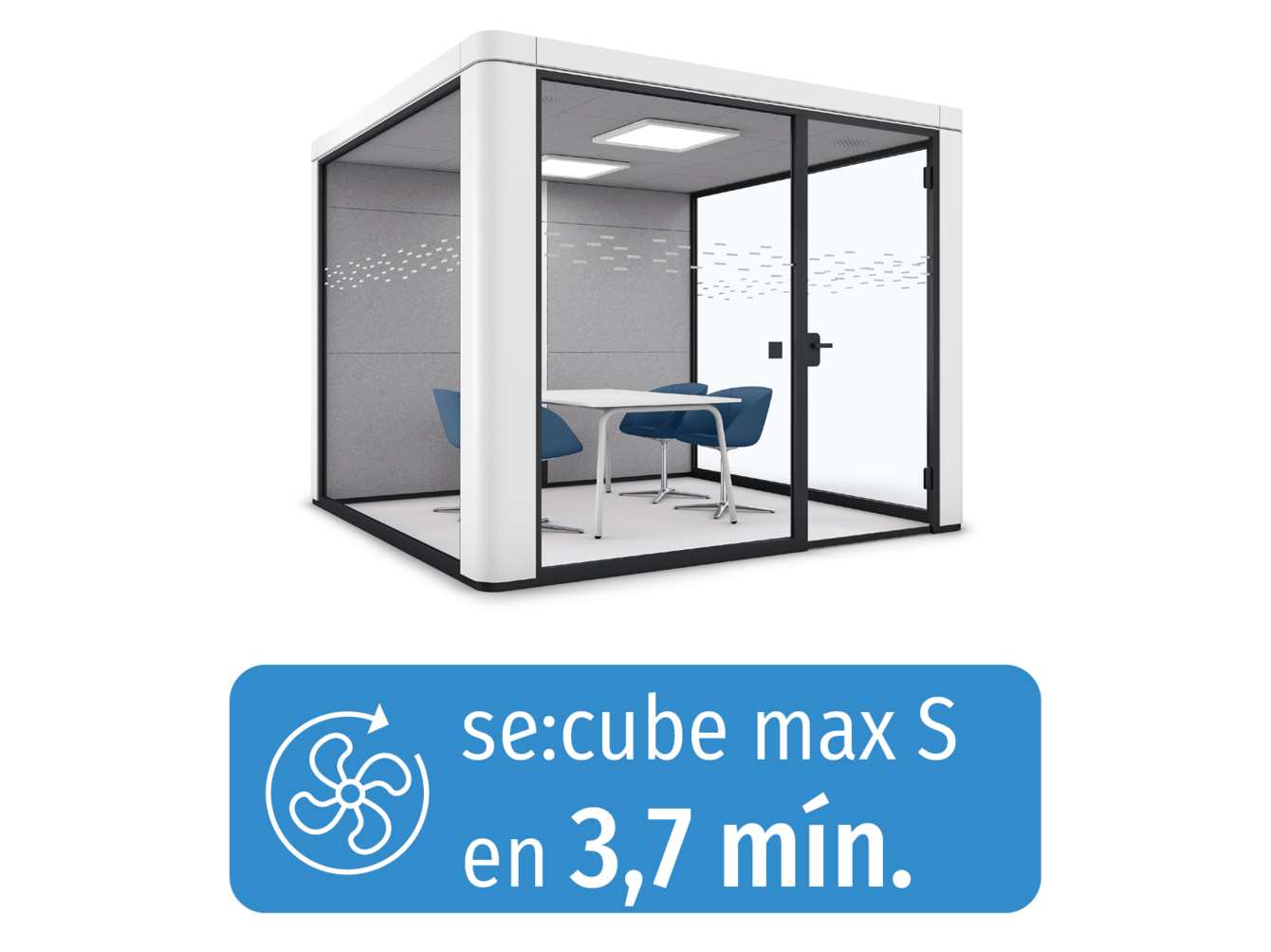

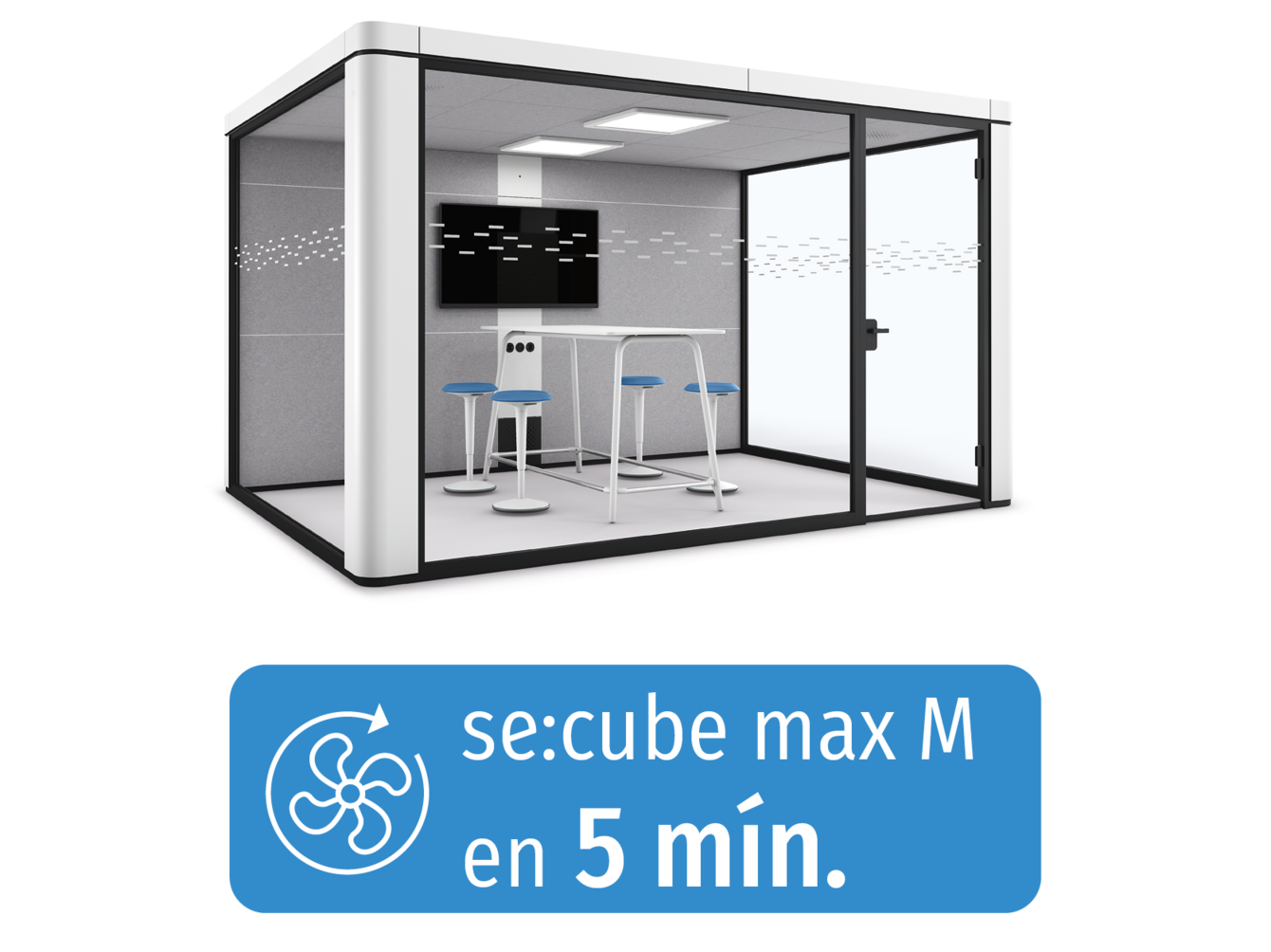

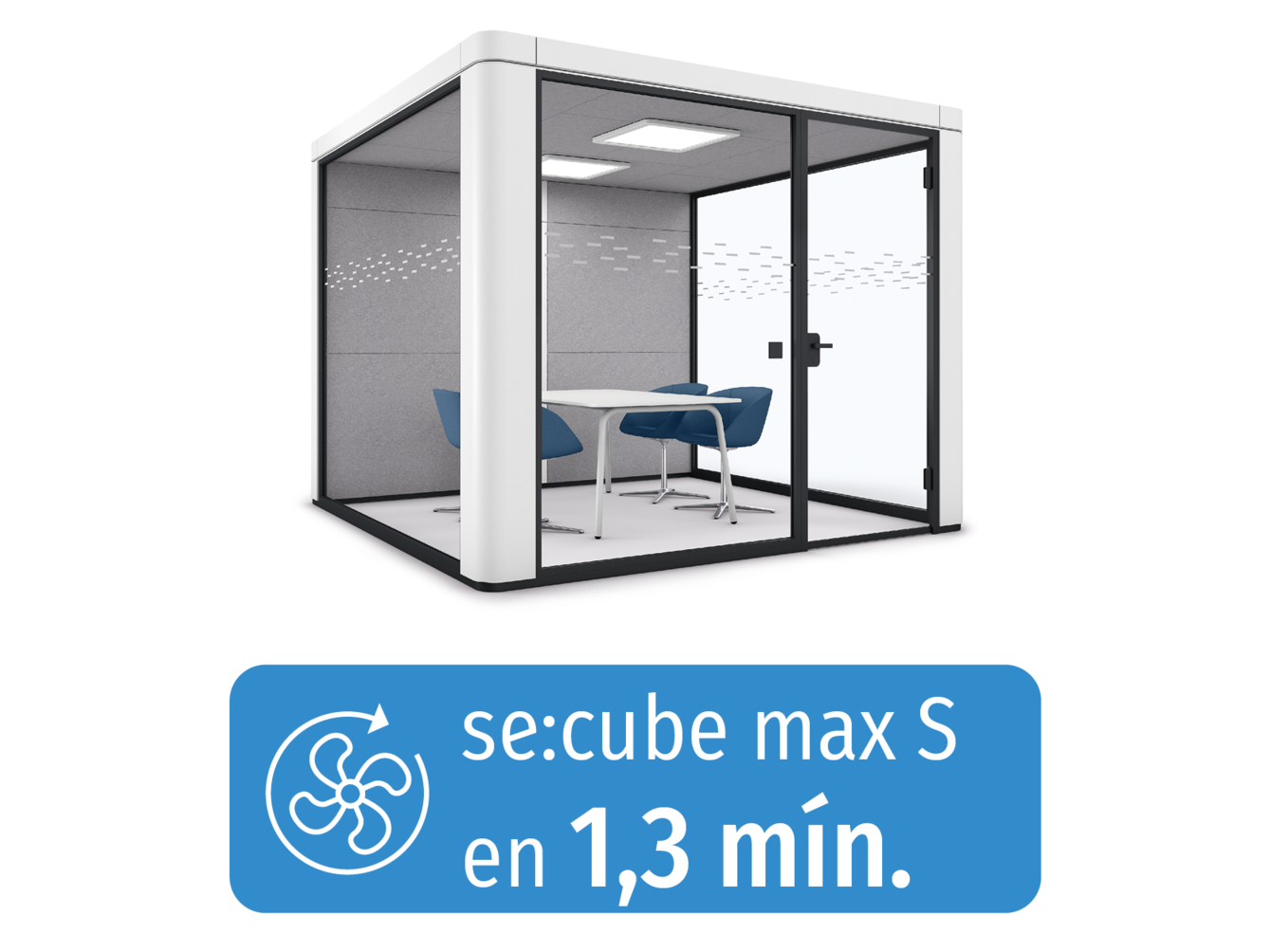

Intercambio de aire completo al 100 % de la potencia del ventilador

Interior y exterior con Whiteboard

Los paneles verticales de los laterales cerrados de se:cube max pueden configurarse en el interior y el exterior con superficies Whiteboard para escribir sobre ellos. Además, los paneles pueden sustituirse fácilmente a posteriori sin necesidad de herramientas. En la pared técnica, donde los paneles van en horizontal, el panel central también puede complementarse con una Whiteboard. Asimismo, también puede montarse una pantalla junto con la Whiteboard.

Panel Whiteboard en la pared técnica y en la pared interior cerrada.

Panel Whiteboard en la pared exterior.

Características de diseño

se:cube max está disponible en tres tamaños y con diferentes opciones de equipamiento. Sus características técnicas y elementos opcionales garantizan que pueda utilizarse como un espacio de trabajo completo.

Más información sobre se:cube max haciendo clic en los marcadores de la imagen.

Indicador de presencia

Una banda de LED roja o azul encendida indica si el espacio está ocupado

Control (iluminación/ventilación)

Control totalmente automático de la iluminación y la ventilación mediante detector de presencia en el panel técnico
Mando inalámbrico para control manual

Electrificación

Conexiones para 2 x tomas de corriente, 1 x cargador USB (A/C) en el panel técnico
Dos conexiones de alimentación adicionales si se monta un monitor

Iluminación

Iluminación Meeting:

2 paneles LED atenuables
Mando inalámbrico para control manual
2 paneles LED con cambio de temperatura de color y control HCL (incl. mando inalámbrico)

Iluminación Workshop:

4 a 6 luminarias LED integradas en el techo para iluminar todo el espacio
Mando inalámbrico control manual

Puerta

Puerta enteramente acristalada de 10,76 mm VSG-SI (cristal laminado de seguridad) con lámina acústica intermedia y junta de suelo rebajada
La cerradura con bombín ciego puede completarse con el sistema de cierre propio del cliente

Cierre magnético

El cierre magnético garantiza que la puerta quede completamente cerrada

Accesible en silla de ruedas

Sin umbral de puerta y, por lo tanto, accesible en silla de ruedas

Paneles de pared exterior

Paneles de melamina en blanco puro
Melamina lacada
Superficie Whiteboard grabable

Paredes acristaladas

12,76 mm VSG-SI (vidrio laminado de seguridad) con lámina acústica intermedia
Laminado a la altura de los ojos
Laminado para el uso de sillas de ruedas

Pared técnica interior

Revestida con fieltro de PET reciclado
Paneles tapizados
Paneles centrales a izquierda y derecha con Whiteboard grabable, con barra magnética integrada y soporte para utensilios de escritura y borrador

1. Indicador de presencia

Una banda de LED roja o azul encendida indica si el espacio está ocupado

2. Control (iluminación/ventilación)

Control totalmente automático de la iluminación y la ventilación mediante detector de presencia en el panel técnico
Mando inalámbrico para control manual

3. Electrificación

Conexiones para 2 x tomas de corriente, 1 x cargador USB (A/C) en el panel técnico
Dos conexiones de alimentación adicionales si se monta un monitor

4. Iluminación

Iluminación Meeting:

2 paneles LED atenuables
Mando inalámbrico para control manual
2 paneles LED con cambio de temperatura de color y control HCL (incl. mando inalámbrico)

Iluminación Workshop:

4 a 6 luminarias LED integradas en el techo para iluminar todo el espacio
Mando inalámbrico control manual

5. Puerta

Puerta enteramente acristalada de 10,76 mm VSG-SI (cristal laminado de seguridad) con lámina acústica intermedia y junta de suelo rebajada
La cerradura con bombín ciego puede completarse con el sistema de cierre propio del cliente

6. Cierre magnético

El cierre magnético garantiza que la puerta quede completamente cerrada

7. Accesible en silla de ruedas

Sin umbral de puerta y, por lo tanto, accesible en silla de ruedas

8. Paneles de pared exterior

Paneles de melamina en blanco puro
Melamina lacada
Superficie Whiteboard grabable

9. Paredes acristaladas

12,76 mm VSG-SI (vidrio laminado de seguridad) con lámina acústica intermedia
Laminado a la altura de los ojos
Laminado para el uso de sillas de ruedas

10. Pared técnica interior

Revestida con fieltro de PET reciclado
Paneles tapizados
Paneles centrales a izquierda y derecha con Whiteboard grabable, con barra magnética integrada y soporte para utensilios de escritura y borrador
